表31和33給出了基本偏差的數值，亦即最接近于零線包括正負號的偏差值（最小距離）。
另一偏差可以用加或減表32中所查出的基本公差（T）得到。
|
|
Ao -- |
上偏差 |
|
Au -- |
下偏差 |
|
|
T
-- |
基本公差；T=Ao-Au |
|
|
G -- |
基本偏差 （距零線最小距離） |
|
|

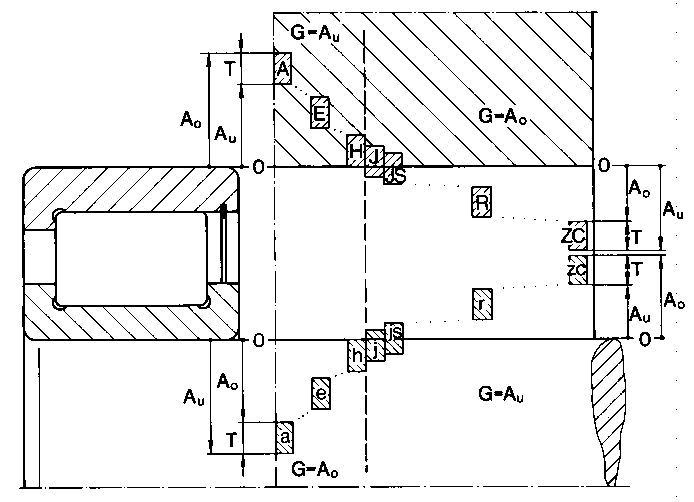

軸和孔的公差帶 |
||
舉 例
下列帶公差的尺寸，其偏差值的確定：
|
|
125H6 |
||
|
Ao = G = -20μm(見表31) T = 21μm(見表32) Au =-20-21=-41μm |
Au = G = 0(見表33) T = 25μm(見表32) Ao =0+25=+25μm |
||
|
因此： |
-0.020 |
因此：125H6=125 |
+0.025 |
|
-0.041 |
0 |
||
|
|
|
||
|
60js5 |
250R7 |
|
|
T = 13μm(見表32) Ao =+6.5μm Au = -6.5μm 因此：60js5=60±0.0065 |
Ao = G = -67μm(見表33) T = 46μm(見表32) Au =-67-46=-113μm |
|
|
因此：250R7=250 |
-0.067 |
|
|
-0.113 |
||
|
|
|
|

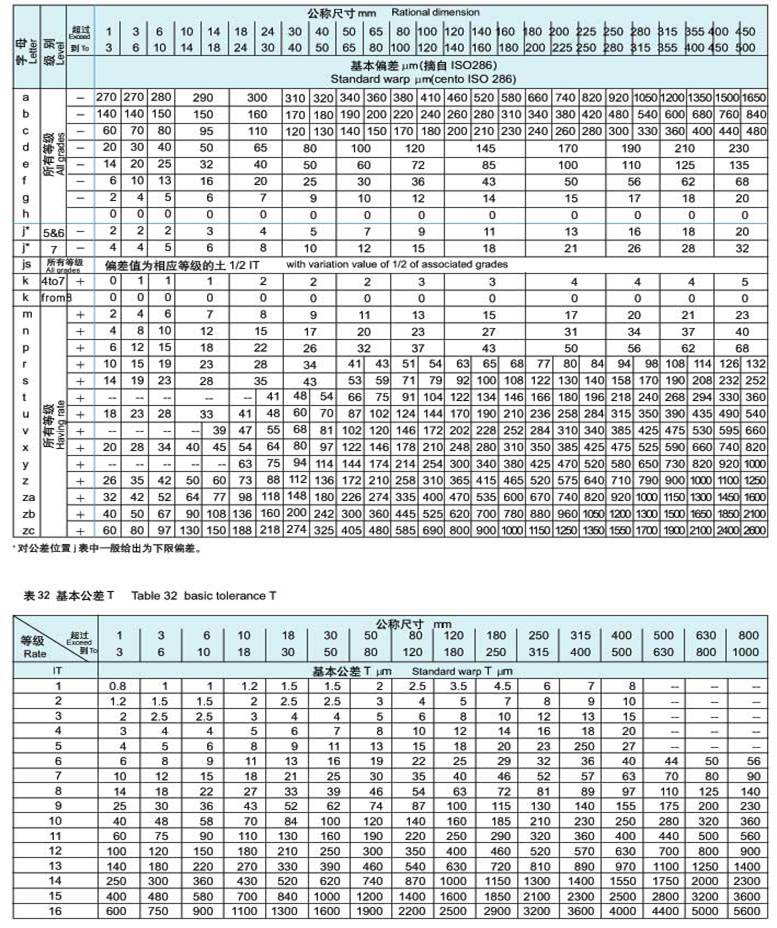

表31 基本偏差（距零線最小距離） 軸外徑
