由于作為汽車核心的發動機正朝大功率、高效率的方向發展，因此，對水泵軸承提出了更高的性能要求。如具有較高的抗

熱性能，更大的承載能力以及良好的密封性能等。RTL水泵軸承就是為了適應上述需要而開發的一種新型結構軸承。它實質上是

一個結構簡化了的雙支承軸系，兩個支承的軸承沒有內套圈，滾動體的滾道直接做在軸上，兩個支承的軸承外套圈做成一個整

體，套圈的兩側用密封件封住，組成軸套的組合件。在承載能力相同條件下，其徑向尺寸小于一般類型軸承；在相同徑向尺寸

條件下，其承載能力大于一般類型軸承。由于剛性好、旋轉、結構簡單、裝拆方便，許多西方發達國家如美國、日本、德國等

都已采用此種結構的軸連軸承。目前中國部分汽車冷卻水泵軸承還沒有采用這種先進的結構型式，而仍用兩個深溝球軸承與軸

組成軸系。這種型式結構環節多、裝配工序復雜、效率低、剛性差，正在被先進的水泵軸連軸承所替代。RTL公司開發的各類水

泵軸連軸承，已在國產汽車和引進車型中得到廣泛應用。

水泵是由水泵殼體、軸連軸承、水封、葉輪、風扇及傳動件所組成。軸連軸承是水泵的重要組成部分。由于水泵的轉速較高，

一般的水泵轉速達6000r/min，高轉速的水泵轉速高達9000r/min，因此要求軸連軸承具有較高的承載能力，這樣才能滿足水泵在

一定轉速下對壽命的要求。水泵的空間位置受限制，散熱面積小，工作條件惡劣，因此軸連軸承應能滿足高溫下仍能保持正常運轉

的要求，同時不降低軸承的承載能力。軸承的密封具有一定難度，其密封可靠性及耐久性都將直接影響水泵的使用性。總之，軸連

軸承的承載能力、工作游隙以及密封性能是影響水泵使用性能的三個重要性能指標。

RTL水泵軸連軸承的鋼球及滾子通常均由高鉻軸承鋼制造，軸、外圈的材料采用滲碳鋼或高鉻軸承鋼制造。軸的材料采用滲碳

軸承鋼制造時軸滾道的硬度通常為60-64HRC ；高鉻軸承鋼制造軸的硬度通常為58-62HRC；鋼球及滾子的硬度為61-65HRC；外圈硬

度通常為60-64HRC。

RTL水泵軸連軸承采用一次性潤滑脂"終身"潤滑。潤滑脂的填入量應為軸承內部空間的1/4--1/2。通常情況下潤滑脂用2-3號

鋰基脂就能滿足水泵軸承的潤滑要求，但當使用環境溫度高于120度時應選用耐高溫潤滑脂。

由于水泵軸承有轉速較高，散熱條件差，對漏脂、防水性能有較高要求，因此，RTL水泵軸連軸承采用徑向接觸式橡膠密封結

構。一般情況下采用丁腈橡膠密封圈，當使用要求較高時也可選用氟橡膠密封圈，但相應價格要高出許多。

水泵軸承的密封蓋的作用是防止污染物，像灰塵或者冷卻的水蒸氣，同時防止?jié)櫥瑒┑囊绯觥�潤滑劑作為密封唇的一部分，�?span lang=EN-US>

常情況下會有少量的油脂溢出密封蓋。這個量應該不超過0.2克。密封蓋的性能由材質和唇的設計決定。以下是詳細介紹。

使用中滾動軸承的內在游隙極大的影響了軸承的性能，包括疲勞壽命、振動、噪聲、溫升等等。理論上，當有輕微的負游隙時，

軸承使用壽命可能得到延長。然而，獲得這么理想的狀況是很困難的，并且太大的負游隙將極大的縮短軸承壽命。因此，通常應該

使用零游隙或者輕微的正游隙而不是負游隙。

在選擇水泵軸連軸承原始徑向游隙時，除了要考慮由于外套圈與軸承座孔的過盈配合而引起的游隙量減小外，還要考慮由于溫

升引起有關部件的熱脹而引起的游隙量的減小。水泵殼體有鋁殼和鐵殼兩種。軸連軸承與殼體的配合一般取過盈配合，過盈量推薦

如表1。由于水泵軸連軸承的軸與外殼的溫差是比較大的，最小游隙的需要量可以通過估算求出。但多數情況下是通過試驗的結果及

使用經驗來取得。

RTL水泵軸連軸承在無特殊要求時，成套水泵軸連軸承的徑向游隙為15-35μm（無載荷游隙值）。日本NSK公司水泵軸連軸承徑

向游隙范圍為10-40μm 。德國FAG公司水泵軸連軸承徑向游隙范圍為10-36μm 。

水泵軸連軸承的尺寸公差應符合表2，軸承配合表面和端面的表粗糙度如表3。旋轉精度，即成套軸承的軸的徑

向圓跳動應不大于0.025mm

表2    軸連軸承的尺寸公差(μm)。

表3   軸連軸承配合表面、端面粗糙度(μm)

水泵軸連軸承在承受負荷旋轉時，由于套圈滾道面及滾動體滾動面不斷地受到交變負荷的作用，即使使用條件正常，也會因材料

疲勞使?jié)L道面及滾動面出現損傷。出現這種滾動疲勞損傷之前的總轉數稱做軸承的" 疲勞壽命"。由于材料疲勞的離散性，即使結構、

尺寸、材料加工方法完全相同的軸承，在同樣條件下旋轉時，軸承的疲勞壽命也會出現較大的差異，于是就將一批相同的軸承在同樣

條件下放置時，其中90%的軸承不出現滾動疲勞損傷的總轉數稱做"軸承的基本額定壽命"，軸承的基本額定動負荷、當量動負荷及基

本額定壽命之部的關系如式(1)，用時間表示軸承壽命如式(2)，用行走距離表示壽命如式(3)。

基本額定動負荷表示軸承耐滾動疲勞的能力，是指大小和方向恒定的徑向負荷或恒定的軸向負荷作用于軸承中心軸上，基本額定

壽命達100萬轉。

與一般機械零件相比，水泵軸連軸承是精密元件，因此貯存使用時應特別小心。

容天樂公司水泵軸連軸承在出廠時均涂有適量的防銹油并用防銹包裝，只要該包裝不被破壞，軸承的質量將得到保證。存放時，擬

在濕度低于65%，溫度為20度左右的條件下，存放在高于地面30cm 架子上為宜。另外，保管場所應避開陽光直射或與陰冷的墻壁接觸。

水泵軸承是精密的機械零件，安裝時需格外注意。保持軸承及周圍環境的清潔，裝配工具要干凈，檢查外殼及法蘭、葉輪、水封。

軸承確認加工質量符合工藝文件要求并無傷痕或機械加工留下的毛刺、切屑等。安裝時應使用合適的工具，避免軸承受強烈沖擊而產生

傷痕、斷裂等損傷。

當裝配軸承到殼體的時候，必須注意防止安裝力作用于滾動體球上。為了防止這種情況，必須使用僅和外圈表面接觸的輔助工具，

并且應使用機械壓入。在裝配時，水泵軸、葉輪和機械密封的內孔必須和主軸調節一致。必須應用機械壓力，同時軸的另外端面必須

被支撐以防止產生傳遞力作用于球上。

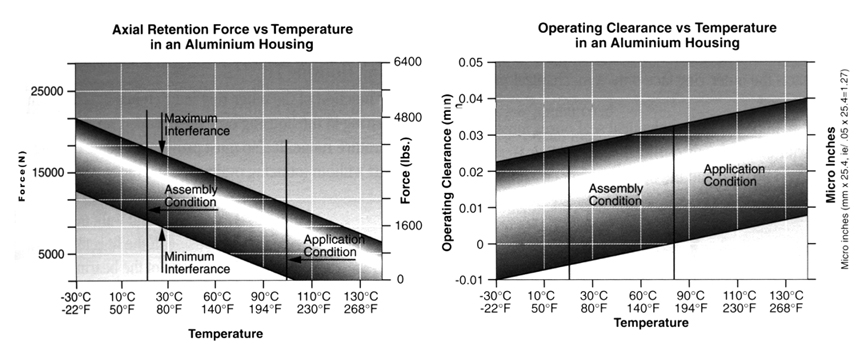

在所有應用的溫度范圍內，殼體與軸承外圈的過盈配合功能必須保持。同時必須提供足夠的支撐力防止溝道的變形。如果過盈配合

太輕，軸承將滑出殼體，如果配合太重，會產生溝道變形。

n         不正確的裝配會降低軸承的使用壽命

 不注意正確安裝葉輪、風扇、連軸器和離合器，將會增強軸承工作負荷。一般說來，在軸承軸上的水泵皮帶漲緊力和連軸器的重力將

作用在外圈溝道的一半圓周上，引起接觸面積減少。因為轉動和負荷之間的聯系，軸溝道被全圓周的作用。裝配過程中，如果裝配部件在

 接觸表面引起偏心，會產生不平衡的負荷。如果有角度，在旋轉時，偏心的部分將傾斜、搖擺，產生扭矩，角度也可能導致離心的不平衡負

 荷。在軸上旋轉的所有離心的和回轉的負荷在方向上都是不固定的。這種情況，如果嚴重的話，會改變溝道的負荷分布，使軸形成點接觸并

作用在外圈溝道上360度任何一個位置。這種負荷和旋轉速度的平方成正比。其他情況是在滾子一端受徑向力過大和球端面受軸向力大時。

這種狀況導致保持架的錯位和潤滑劑擠壓和提高了軸承的工作溫度。同時，由于每列滾動體負荷的相應增加使L10軸承的疲勞壽命變短。極

端情況下，不平衡和回旋負荷可能很大以致于達到軸材質的強度極限。動力反轉可能在硬化表面引起細微的裂縫。如果這種情況繼續下去，

裂縫會衍生至整個軸，引起軸斷裂，通常產生嚴重的后果。

水泵軸連軸承的尺寸還未有統一的標準，為滿足生產及使用的要求，RTL已形成外圈的系列化、標準化。
